مولد الرياح مع أيدي الخاصة الفيديو

7 أفكار لتجميع طاحونة محلية الصنع

هناك عدة أنواع من توربينات الرياح: الأفقي والرأسي، التوربينات. لديهم اختلافات جوهرية، الإيجابيات والنوافذ. مبدأ تشغيل توربينات الرياح هو نفسه – يتم تحويل طاقة الرياح إلى طاقة كهربائية وتخزينها في بطاريات، ونظرا لأنها تنفق على الاحتياجات البشرية. الشكل الأكثر شيوعا هو الأفقي.

ونحن ندرك ونعترف بالعلامة. ميزة مولد الرياح الأفقي هو أعلى كفاءة مقارنة مع الآخرين، منذ ريش طاحونة دائما تحت تأثير تدفق الهواء. والمساوئ هي متطلبات الرياح فوق 5 أمتار في الثانية. هذا النوع من طاحونة هو أسهل لجعل، لذلك غالبا ما تؤخذ كأساس للسادة المنزل.

إذا قررت أن تحاول يدك في تجميع توربينات الرياح نفسك، وهنا بعض التوصيات. فمن الضروري أن تبدأ مع مولد، وهذا هو قلب النظام، وتصميم الجمعية المسمار يعتمد على المعلمة. للقيام بذلك، والسيارات، والإنتاج المستورد، وهناك معلومات حول استخدام المحركات السائر، من الطابعات أو غيرها من المعدات المكتبية. ويمكن أيضا استخدام عجلة دراجة هوائية لصنع طاحونة هوائية للكهرباء.

بعد تحديدها مع عقدة من تحويل تدفق الرياح في التيار الكهربائي، فمن الضروري لتجميع وحدة المخفض لزيادة سرعة من المسمار إلى رمح المولد. ثورة واحدة من المروحة ينقل 4-5 الثورات لكل رمح من وحدة المولد.

عندما يتم تجميع تجميع مولد العتاد، انتقل إلى تحديد مقاومته لعزم الدوران (غرام لكل ملليمتر). للقيام بذلك، تحتاج إلى جعل الكتف مع ثقل الموازنة على رمح التثبيت في المستقبل، ومع مساعدة من الحمل معرفة ما الوزن الكتف سوف تنخفض. مقبول هو أقل من 200 غرام للمتر الواحد. بعد أن تعلمت حجم الكتف، وهذا هو طول لدينا من شفرة.

كثيرون يعتقدون أن أكثر شفرات كلما كان ذلك أفضل. هذا ليس صحيحا تماما، كما مولد الرياح نفسها لا، وتفاصيل نطاق ميزانية محطة توليد الكهرباء في المستقبل. نحن في حاجة الى حجم كبير والكثير من مسامير توفير قدر أكبر من مقاومة الرياح، مما أدى إلى بعض النقاط الواردة تدفق تباطؤ المسمار وكفاءة النبات السقوط. هذا يمكن تجنبها من قبل اثنين من المروحة شفرة. هذا المروحة في الرياح العادية يمكن أن تدور تصل إلى أكثر من 1000 الثورات. جعل الرياح محلية الصنع التوربينات شفرة يمكن أن تكون مرتجلة – من تعبئة لالخشب الرقائقي والبلاستيك عن طريق أنابيب المياه (كما في الصورة أدناه) وغيرها. الشرط الرئيسي هو ضوء ودائم.

المسمار الخفيف سيزيد من كفاءة الطاحونة والحساسية لتدفق الهواء. لا ننسى لتحقيق التوازن بين عجلة الهواء وإزالة المخالفات، وإلا أثناء تشغيل المولد سوف تستمع إلى عويل وعواء.

والعنصر الهام التالي هو الذيل. وسوف تعقد العجلة في تدفق الرياح، وتدوير التصميم في حال حدوث تغيير في اتجاهها.

لجعل جامع الحالي أم لا، والامر متروك لكم، فمن الممكن لتجاوز الموصل على الكابل وبشكل دوري، يدويا تطور الأسلاك الملتوية. أثناء تشغيل اختبار مولد الرياح، لا تنسى السلامة، والرياح غير المنقطع يمكن ختم شفرات مثل الملفوف الساموراي.

يتم تثبيت طاحونة موالفة ومتوازنة على سارية، لا تقل عن 7 أمتار من الأرض، ثابتة مع كابلات فاصل. وعلاوة على ذلك، عقدة لا تقل أهمية، وبطارية تخزين، يمكن أن يكون السيارة القديمة التي فقدت قدرتها أو البطارية. ربط إخراج مولد الرياح محلية الصنع مباشرة إلى البطارية لا يمكن أن يتم من خلال التتابع الشحن، يمكنك بناء بنفسك أو شراء جاهزة.

يتم تقليل تعمل على مبدأ التتابع لمراقبة تدفق، ولكن في حالة وجود تهمة، فإنه يتحول إلى مولد وبطارية لتحميل نظام الصابورة تميل الى ان تكون مشحونة دائما، ومنع الشحن الزائد، والذي لا يترك المولد بدون تحميل. توربينات الرياح دون حمولة يمكن أن تكون قوية بما فيه الكفاية ونتيستد إلى ارتفاع في الدقيقة، وتلف العزل المحتملة المتقدمة في اللفات. وبالإضافة إلى ذلك، يمكن أن يسبب سرعة عالية تدمير الميكانيكية للعناصر مولد الرياح. التالي هو محول الجهد مع 12 إلى 220 فولت 50 هرتز لتوصيل الأجهزة المنزلية.

الآن الإنترنت مليء الرسوم البيانية والرسومات، حيث تظهر الماجستير كيفية جعل مولد الرياح على المغناطيس قوية بشكل مستقل. لتكرار أو لا، عملك، سواء كان يبرر نفسه، لا أحد يعرف. ولكن في محاولة لجمع مجموعة توليد طاقة الرياح لبيت يستحق، ثم تقرر ما لشراء، وماذا تترك أو إجراء تغييرات. الحصول على الخبرة وربما تهدف إلى جهاز أكثر خطورة. الحرية ومتنوعة من توربينات الرياح محلية الصنع واسعة جدا وقاعدة عنصر متنوعة، فإنه لا معنى لوصف كل منهم، والنقطة الرئيسية لا يزال هو نفسه – تدفق الرياح يدور المسمار، فإنه يرسل إلى وحدة الزمن والعتاد زيادة سرعة رمح، ومولد إخراج الجهد، ثم التبديل تحافظ على مستوى شحن على تراكم، ومن ذلك بالفعل هناك مجموعة مختارة من الطاقة لتلبية الاحتياجات المختلفة. هنا، على هذا المبدأ، يمكنك جعل مولد الرياح بيديك في المنزل. نأمل أن شرحنا تعليمات مفصلة مع أمثلة الصورة لك كيفية جعل نموذج طاحونة مناسبة لمنزلك أو فيلا. نوصي أيضا أن تعرف نفسك مع الطبقات الرئيسية لتجميع الجهاز محلية الصنع، والتي قدمناها في الفيديو أدناه.

لجعل بسهولة مولد الرياح لتلقي الكهرباء في المنزل، ونحن نوصي قراءة الأفكار الجاهزة على أمثلة الفيديو:

لذلك قدمنا ​​جميع أبسط الأفكار لتجميع طاحونة محلية الصنع. كما ترون، بعض نماذج من الأجهزة يمكن بسهولة أن يتم حتى من قبل الطفل. هناك العديد من الخيارات الأخرى للمنتجات محلية الصنع، ولكن من أجل الحصول على الجهد العالي الناتج، تحتاج إلى استخدام آليات معقدة، مثل مولدات على المغناطيس. وإلا، إذا كنت ترغب في جعل مولد الرياح، بحيث يعمل ويستخدم لغرضها المقصود، اتبع التعليمات التي قدمها لنا!

أردت أيضا أن تجعل نفس مولد الرياح لا أستطيع أن أقول من فضلك. السيارات مولد مناسبة أو مروحة التبريد

مولد الرياح العمودي بأيديهم: الفيديو والصور

واحدة من مصادر النسخ الاحتياطي المحتملة للطاقة في الريف هو مولد الرياح. هذا هو التصميم الأكثر اقتصادا، تشغيلها لا يتطلب الوقود. ولكن الأكثر لا يمكن الاعتماد عليها، أيضا. يتطلب العمل رياحا، ولا يعتمد علينا. وفي الوقت نفسه، فإن هذه الوحدات مكلفة للغاية. لذلك، ظاهرة متكررة في المناطق الضواحي – مولد الرياح العمودي بأيديهم. طاحونة رأسية أسهل لتجميع من واحد أفقي.

فمن الممكن لإنتاج مولدات الرياح العمودي من خصائص مختلفة. وهي تختلف بشكل بناء، من حيث الحجم والشكل والمواد المستخدمة. استنادا إلى القدرة الإجمالية للجهاز النهائي. هناك هياكل ليست أقل شأنا من الوحدات الصناعية في التعقيد. ولكن في كثير من الأحيان الحرفيين جمع المولدات من الوسائل المرتجلة: اتضح بتكلفة زهيدة وظيفيا تماما.

للقيام الذاتي– صنع مولدات الرياح العمودي سوف تحتاج:

1. المحرك. يمكنك استخدام محرك يعمل من بعض الأجهزة القديمة: من جزازة، غسالة، وما إلى ذلك.

2. الخشب الرقائقي يصل إلى سنتيمتر سنتيمتر.

3. السحابات: المكسرات، البراغي.

4. قضيب معدني مع خيط في نهاية يصل إلى سنتيمتر في القطر. طول وفقا لتقديركم (ضمن متر).

5. الصفائح المعدنية أو البلاستيك. اعتمادا على أي نوع من جعل مولد الرياح العمودي تريد.

6. الحانات الخشبية.

9. مقص للمعادن.

10. كماشة الجمع، مفاتيح.

11. العاكس، البطارية.

12. معدات لتثبيت طاحونة الهواء على المناظر الطبيعية.

لجعل مولد الرياح الرأسي أيدي الخاصة بك فمن الضروري:

1. قطع شفرات من الخشب الرقائقي مع بانوراما. سيكون هناك ثلاثة ريش، تحتاج إلى قطع ستة أجزاء على شكل قطرة. يمكنك القيام بذلك باستخدام استنسل من الورق المقوى مسبقة الصنع.

2. لجعل شفرات مولد الرياح العمودي، تحتاج إلى قطع ثلاث شرائح خشبية متطابقة لكل جناح حوالي نصف متر في الطول.

انتباه: حجم شفرات تحدد نفسك. وسوف تعتمد رياح الطاحونة النهائية على حجم قضبان الخشب الرقائقي.

3. قطع ثلاثة جيوب في التشكيل الخشب الرقائقي لإدراج الشرائح. اثنين من الأخاديد على الجانب جولة من قطرة، واحدة على الجانب الضيق.

4. ربط قضبان الخشب الرقائقي في أزواج، إدراج الشرائح في الأخاديد. يجب أن لا تبرز حواف الشرائح خارج الطائرة من الشغل. لإصلاح مسامير أو الغراء.

فيديو “مولد الرياح العمودي بأيديهم”:

5. قطع لكل جناح الشغل المصنوع من المعدن الرقيق أو البلاستيك المرن. طول – كما هو الحال في ربط القضبان، العرض – وذلك لجزء من التفاف الهيكل.

وينبغي أن تظل طائرة واحدة فقط بين الرفوف مفتوحة. التفاف جميع الأجنحة الثلاثة، إصلاح قذيفة مع مسامير. أجنحة جاهزة.

6. قطع من الخشب الرقائقي قرصين من 20 سم في القطر.

7. حفر في وسط كل قرص حفرة من نفس القطر كما قضيب محوري.

8. ضع علامة على ثلاث نقاط على حواف الأقراص عند 120 درجة لإصلاح الدعم.

9. كدعم، يمكنك استخدام ألواح خشبية أو شرائط معدنية مثقبة. ثلاث قطع لكل قرص. نهاية واحدة من مسامير مثبتة على منتصف القرص تحت نفس الزاوية لبعضها البعض، سيتواصل تأمين الثانية إلى حافة مدورة من الخشب الرقائقي “قطرات” الجناح.

فيديو “عصامي مولد الرياح العمودي”:

10. ضع جوز اثني عشر ملم على القضيب. ارتداء القرص الرقائقي. تأمين مع الجوز الثاني. نفس الشيء مع القرص الثاني. يجب أن تكون أشرطة الدعم العلوية والسفلية موازية لبعضها البعض.

11. تثبيت الأجنحة على طول حواف لوحات الدعم. ضبط البناء، وتشديد السحابات.

فيديو “مولد الرياح العمودي. إنتاج مولدات الرياح “:

12. قم بتوصيل الطاحونة الناتجة إلى المحرك. يجب أن يكون التركيب بحيث يدور الهيكل بسهولة حول محوره. التالي – إلى العاكس و / أو البطارية.

13. تعيين في أروع مكان من الموقع.

مولد الرياح الرأسي بأيديها جاهزة. يبقى لتوصيل البطاريات واستخدام الطاقة البديلة.

كيفية جعل مولد الرياح لمنزل بيديك: مبدأ التشغيل وخيارات الجهاز

مصادر الطاقة البديلة – حلم أي مقيم الصيف أو المنزل، الذي هو أبعد ما يكون عن الشبكات المركزية. ومع ذلك، تلقي فواتير الكهرباء المستهلكة في شقة المدينة، والنظر في زيادة التعريفات الجمركية، ونحن ندرك أن مولد الرياح، التي أدلى بها أنفسنا لتلبية الاحتياجات المحلية، ونحن لن تتدخل. بعد قراءة هذه المقالة، ربما سوف تجعل حلمك تتحقق.

شرعية تركيب توربينات الرياح

لكي لا ينفق المال من أجل لا شيء، والوقت والجهد، دعونا نحدد: إذا كان هناك أي ظرف من الظروف الخارجية التي من شأنها أن تخلق عقبات بالنسبة لنا في تشغيل توربينات الرياح؟

ولتوفير الكهرباء لدتشا أو كوخ صغير، فإن محطة طاقة الرياح الصغيرة التي لا تتجاوز قدرة كيلوواط 1 كافية. وتعادل هذه الأجهزة في روسيا للمنتجات المنزلية. ولا يتطلب تركيبها شهادات أو تصاريح أو أية موافقات إضافية.

ولا يوجد أي حكم يتعلق بفرض الضرائب على توليد الكهرباء، وهو ما ينفق على توفير الاحتياجات المحلية الخاصة. لذلك، يمكن تثبيت توربينات الرياح منخفضة الطاقة بأمان، ويتم إنتاجها بمساعدة الكهرباء مجانا، دون دفع الدولة أي ضرائب.

ومع ذلك، فقط في حالة، ينبغي أن يسأل عما إذا كان هناك أي لوائح المحلية على إمدادات الطاقة الفردية، والتي يمكن أن تخلق عقبات في تركيب وتشغيل هذا الجهاز.

قد تنشأ شكاوى من جيرانك إذا واجهوا أي إزعاج مرتبط بتشغيل طاحونة هوائية. لا ننسى أن حقوقنا تنتهي عندما تبدأ حقوق الآخرين. لذلك، عند شراء أو صنع الذات مولد الرياح للمنزل، تحتاج إلى إيلاء اهتمام جاد إلى المعلمات التالية:

  • ارتفاع الصاري. عند تجميع مولد الرياح من الضروري أن تأخذ في الاعتبار القيود المفروضة على ارتفاع المباني الفردية التي توجد في عدد من البلدان في جميع أنحاء العالم، فضلا عن موقع موقعهم الخاص. كن على علم بأن بالقرب من الجسور والمطارات والأنفاق من هيكل التي تزيد على 15 مترا هي محظورة.
  • الضوضاء من المخفض وشفرات. يمكن ضبط المعلمات من الضوضاء الناتجة مع جهاز خاص، وبعد ذلك نتائج القياسات يمكن توثيقها. ومن المهم ألا تتجاوز هذه المعايير معايير الضوضاء المعمول بها.
  • التداخل الأثيري. من الناحية المثالية، عند إنشاء طاحونة، يجب أن تكون محمية من خلق تيليموك حيث يمكن أن توفر جهازك مثل هذه المشاكل.
  • مطالبات الخدمات البيئية. قد تمنعك هذه المنظمة من تشغيل المصنع فقط إذا كانت تتدخل في هجرة الطيور المهاجرة. ولكن هذا غير مرجح.

إذا قمت بإنشاء وتثبيت الجهاز بنفسك، وتعليم هذه النقاط، وعند شراء المنتج النهائي، والانتباه إلى المعلمات التي هي في جواز سفره. فمن الأفضل لتأمين نفسك مسبقا، من أن تنزعج في وقت لاحق.

مبدأ عملية توربينات الرياح

مولد الرياح أو محطة طاقة الرياح (فيو) هو الجهاز الذي يستخدم لتحويل الطاقة الحركية لتدفق الرياح إلى الطاقة الميكانيكية. الطاقة الميكانيكية الناتجة تدور الدوار ويتم تحويلها إلى النموذج الكهربائي المطلوب.

تكوين الطاحونة تشمل ما يلي:

  • شفرات تشكيل المروحة،
  • الدورية التوربينات الدوار،
  • ومحور المولد والمولد نفسه،
  • العاكس، الذي يحول أس إلى العاصمة، وتستخدم لشحن البطاريات،
  • البطارية.

جوهر توربينات الرياح بسيط. خلال دوران الدوار، يتم تشكيل ثلاث مراحل التيار المتردد، الذي يمر ثم من خلال وحدة تحكم وتهمة بطارية العاصمة. المقبل، العاكس يحول التيار، بحيث يمكن أن تستهلك، تغذية الإضاءة، الراديو، التلفزيون، الميكروويف وهلم جرا.

مبدأ تشغيل توربينات الرياح من أي نوع والتصميم هو كما يلي: في عملية التناوب، وهناك ثلاثة أنواع من قوة العمل على ريش: الكبح، دفعة ورفع. آخر قوة اثنين التغلب على قوة الكبح ودفع دولاب الموازنة. على الجزء الثابت من المولد، الدوار يشكل حقل مغناطيسي بحيث يمر التيار الكهربائي من خلال الأسلاك.

هناك العديد من العلامات التي تصنف محطات توليد طاقة الرياح.

لذلك، طواحين الهواء تختلف عن طريق:

  • عدد من ريش في المروحة.
  • مواد لتصنيع الشفرات؛
  • موقع محور الدوران بالنسبة إلى سطح الأرض.
  • صعدت ميزة المسمار.

هناك نماذج مع واحد، اثنان، ثلاثة ريش والعديد منها بليد. المنتجات مع عدد كبير من ريش تبدأ لتدوير حتى مع الرياح الصغيرة. وعادة ما تستخدم في مثل هذه الأعمال، عندما عملية التناوب في حد ذاته هو أكثر أهمية من الحصول على الكهرباء. على سبيل المثال، لاستخراج المياه من الآبار العميقة.

يمكن ريش الإبحار أو جامدة. منتجات الإبحار هي أرخص بكثير من الصعب، لتصنيع الذي هو المعدن أو الألياف الزجاجية. ولكن لا بد من إصلاحها في كثير من الأحيان: فهي هشة.

أما بالنسبة لموقع محور الدوران بالنسبة إلى سطح الأرض، وتتميز النماذج العمودية والأفقية. وفي هذه الحالة، كل الأنواع لها مزاياه: يتفاعل العمودية أكثر حساسية لكل التنفس من الرياح، ولكن الأفقي هو أكثر قوة.

وتنقسم مولدات الرياح وفقا لخصائص يخطو النموذج مع خطوة ثابتة ومتغيرة. الملعب المتغير يسمح بزيادة كبيرة في سرعة الدوران، ولكن مثل هذا التركيب يتميز البناء المعقدة والكبيرة. وهناك توربينات الرياح الملعب ثابت هو أبسط وأكثر موثوقية.

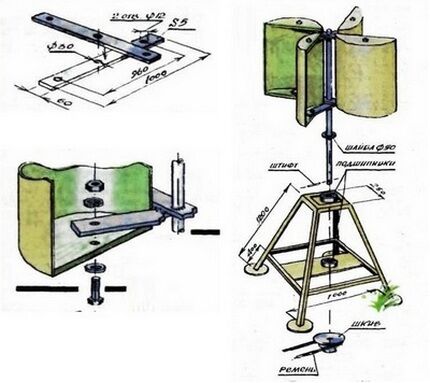

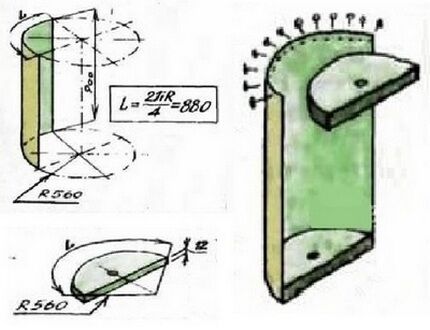

الرياح– يحركها تركيب نوع دوارة

سنقوم معرفة كيفية جعل طاحونة بسيطة مع المحور الرأسي للتناوب من نوع الدوار. مثل هذا النموذج يمكن أن تلبي تماما احتياجات الكهرباء من منزل حديقة، والمباني الزراعية المختلفة، وكذلك تسليط الضوء على الأراضي المجاورة ومسارات الحديقة في الظلام.

التحضير للعمل

هدفنا هو إنتاج طاحونة مع انتاج الحد الأقصى من 1.5 كيلوواط. ولهذا نحتاج إلى العناصر والمواد التالية:

  • مولد سيارة ل 12 V؛
  • الهليوم أو بطارية حمض في 12 V؛
  • شبه المحكم التبديل من مجموعة متنوعة من “زر” لمدة 12 فولت؛
  • تحويل 700 واط – 1500 واط و 12 فولت -220 فولت.
  • دلو، وعاء كبير الحجم أو حاوية رفيعة أخرى مصنوعة من الفولاذ المقاوم للصدأ أو الألومنيوم؛
  • سيارة التتابع مصباح التحكم شحن أو شحن البطارية.
  • سيارة الفولتميتر (يمكن أن يكون أي)؛
  • البراغي مع المكسرات وغسالات.
  • الأسلاك مع مقطع عرضي من 4 مم مربع و 2.5 مم مربع؛
  • اثنين من المشابك لتأمين المولد إلى الصاري.

في سياق العمل، ونحن سوف تحتاج إلى البلغارية أو المعدن مقص، قلم رصاص البناء أو علامة، شريط قياس، كماشة، الحفر، الحفر، الشدات ومفك البراغي.

صنع طاحونة محلية الصنع يبدأ مع حقيقة أننا نأخذ قدرة معدنية كبيرة من شكل أسطواني. عادة لهذا الغرض استخدام ملف تعريف الارتباط القديم، دلو أو عموم. وسوف يكون الأساس لدينا طاحونة في المستقبل. باستخدام شريط قياس وقلم رصاص (علامة)، سنقوم ترميز: تقسيم قدرتنا إلى أربعة أجزاء متطابقة.

المعادن يجب أن تقطع. لهذا يمكنك استخدام البلغارية. فإنه لا يستخدم لقطع حاوية من الصلب المجلفن أو رسمت القصدير، لأن المعدن من هذا النوع يسخن بالضرورة. في مثل هذه الحالات فمن الأفضل استخدام مقص. نحن قطع ريش، ولكن لا قطع لهم حتى النهاية.

الآن، مع الاستمرار في العمل على القدرات، وسوف إعادة صياغة بكرة مولد. في الجزء السفلي من عموم السابق وفي بكرة، تحتاج إلى رسم وحفر ثقوب للمسامير. للعمل في هذه المرحلة من الضروري أن تعامل بعناية قدر الإمكان: يجب أن تكون جميع الثقوب موجودا بشكل متناظر بحيث أثناء دوران التثبيت لا يوجد اختلال.

نحن ثني شفرات بحيث لا عصا أكثر من اللازم. عندما نفعل هذا الجزء من العمل، يجب أن نأخذ بعين الاعتبار في أي اتجاه مولد سوف تدور. وعادة ما توجه اتجاه دورانها في اتجاه عقارب الساعة. زاوية الانحناء من ريش يؤثر على مساحة سطح تدفق الهواء وسرعة دوران المروحة.

الآن تحتاج إلى إصلاح على بكرة دلو مع شفرات أعدت للعمل. نحن تثبيت المولد على الصاري، وتحديد ذلك مع المشابك. يبقى أن نعلق الأسلاك وتجميع السلسلة. الاستعداد لتسجيل الرسم البياني الاتصال، ولون الأسلاك وعلامات الاتصالات. في وقت لاحق، وسوف تحتاج بالتأكيد. نحن إصلاح الأسلاك على الصاري من الجهاز.

لتوصيل البطارية، استخدم أسلاك 4 مم 2. يكفي أن تأخذ بطول 1 متر. هذا يكفي. ومن أجل الاتصال لتحميل الشبكة، والذي يتضمن، على سبيل المثال، الإضاءة والأجهزة الكهربائية، بما فيه الكفاية الأسلاك مع مقطع عرضي من 2.5 ملم ². تثبيت العاكس (تحويل). وهذا يتطلب أيضا سلك 4 مم 2.

مزايا وعيوب نموذج الدوار لطاحونة الهواء

إذا فعلت كل شيء بدقة وثبات، ثم هذا مولد الرياح سوف تعمل بنجاح. ومع ذلك، لن تكون هناك مشاكل أثناء سير عملها. إذا كنت تستخدم محول 1000 واط وبطارية 75A، فإن هذا التثبيت توفير الكهرباء وأجهزة المراقبة بالفيديو، وأجهزة الإنذار ضد السرقة وحتى الإضاءة في الشوارع.

مزايا هذا النموذج هي:

  • اقتصادي؛
  • يمكن بسهولة تغيير العناصر إلى جديدة أو إصلاحها؛
  • لا حاجة إلى شروط خاصة للعمل؛
  • موثوقة في العملية؛
  • يوفر الراحة الصوتية الكاملة.

العيوب هي أيضا هناك، ولكن ليس هناك الكثير: أداء هذا الجهاز ليست مرتفعة جدا، ولها اعتماد كبير على الهبات المفاجئة من الرياح. يمكن أن تيارات الهواء ببساطة تعطيل المروحة مرتجلة.

توربينات الرياح المحورية على مغناطيس النيوديميوم

منذ مغناطيس النيوديميوم ظهرت مؤخرا نسبيا في روسيا، بدأت المولدات الرياح المحورية مع ستاتورس أقل الحديد التي تم إجراؤها منذ وقت ليس ببعيد. تسبب ظهور المغناطيس الطلب الاندفاع، ولكن تدريجيا مشبعة في السوق، وبدأت تكلفة هذا المنتج في الانخفاض. أصبح متاح للحرفيين الذين تكييفها على الفور لتلبية احتياجاتهم المختلفة.

إذا كان لديك محور من سيارة قديمة مع أقراص الفرامل، فإننا سوف أعتبر كأساس للمولد المحوري في المستقبل. ومن المفترض أن هذه التفاصيل ليست جديدة، بل تستغل بالفعل. في هذه الحالة، يجب تفكيكها، فحص وتزييت محامل، بعناية تنظيف الرواسب الرسوبية وجميع الصدأ. مولد جاهز لا تنسى أن ترسم.

نقوم بتوزيع وإصلاح المغناطيس

يجب لصق مغناطيس النيوديميوم على أقراص الدوار. لعملنا، واتخاذ 20 المغناطيس 25x8mm. بالطبع، يمكنك استخدام عدد مختلف من القطبين، ولكن يجب مراعاة القواعد التالية: يجب أن يكون عدد من مغناطيس وأقطاب في مولد على مرحلة واحدة واحدة، ولكن إذا كنا نتحدث عن نموذج من ثلاث مراحل، وينبغي أن تكون العلاقة مع لفائف من القطبين 2/3 أو 4/3 .

عند وضع المغناطيس، القطبين بالتناوب. من المهم ألا تكون مخطئا. إذا لم تكن متأكدا مما إذا كنت تضع العناصر بشكل صحيح، وجعل نمط تلميح أو تطبيق القطاعات مباشرة إلى القرص نفسه. إذا كان لديك خيار، وشراء أفضل لا جولة، ولكن المغناطيس مستطيلة. في النماذج المستطيلة، تتركز المجال المغناطيسي على طول كامل، وفي تلك الدائرية في المركز.

يجب أن يكون للأقطاب المغناطيسية أعمدة مختلفة. لن تخطئ أي شيء إذا كان استخدام علامة علامة عليها مع علامات ناقص أو زائد. لتحديد القطبين، واتخاذ المغناطيس والاحتفاظ بها لبعضها البعض. إذا تم جذب الأسطح، وضع زائد عليها، إذا صدت، ثم وضع علامة عليها مع السالب. عند وضع المغناطیس علی الأقراص، قم بتبدیل القطبین.

من أجل الاعتماد على تثبيط المغناطيس من الضروري تطبيق نوعي و قدر الإمكان الغراء قوية. لزيادة موثوقية التثبيت، يمكنك استخدام راتنجات الايبوكسي. يجب تخفيفه كما هو مبين في التعليمات، وملء مع قرص. الراتنج يجب أن تغطي القرص تماما، ولكن لا تستنزف منه. منع إمكانية الجريان السطحي إذا كنت التفاف القرص مع الشريط أو جعل على محيطها الأسوار البلاستيسين مؤقت من الشريط البوليمر.

مولدات أحادية الطور وثالث مراحل

إذا قارنا مرحلة واحدة وثلاث مراحل ستاتورس، ثم هذا الأخير سيكون أفضل. مولد مرحلة واحدة يهتز عند تحميلها. سبب الاهتزاز هو الفرق في اتساع التيار، الذي ينشأ من عودة غير ثابتة من التيار في وقت واحد. ولا يوجد أي عيب من هذا القبيل في النموذج الثلاثي المراحل. وهو يختلف في قوة ثابتة بسبب المراحل التعويضية: عندما تكون هناك زيادة في التيار، في الآخر تسقط.

نتيجة للاختبار، وعودة نموذج ثلاث مراحل هو ما يقرب من 50٪ أعلى من نموذج واحد المرحلة. ميزة أخرى لهذا النموذج هو أنه في غياب الاهتزاز لا لزوم لها، والراحة الصوتية يحسن عندما يتم تشغيل الجهاز تحت الحمل. وهذا يعني أن مولد الطور الثلاثي لا يكاد يكون مرتبا أثناء تشغيله. عندما يقلل الاهتزاز، يتم زيادة حياة الجهاز منطقيا.

إذا كنت تسأل متخصص، وقال انه سوف أقول أنه قبل الرياح لفائف، تحتاج إلى إجراء حساب شامل. والممارس في هذه المسألة تعتمد على حدسه.

اخترنا مولد ليست سريعة جدا. علينا أن نبدأ شحن البطارية 12 فولت في 100-150 دورة في الدقيقة. هذه البيانات الأولية تتطلب أن العدد الكلي من يتحول من جميع لفائف هو 1000-1200 قطعة. هذا الرقم ترك لنا لتقسيم بين جميع لفائف وتحديد عدد يتحول كل سيكون.

توربينات الرياح في دورات منخفضة يمكن أن تكون أكثر قوة إذا زاد عدد القطبين. سوف تواتر التذبذبات الحالية في لفائف تزيد. إذا تم استخدام سلك مع مقطع عرضي أكبر لفائف لفائف، فإن المقاومة تنخفض وسوف تزيد الحالية. لا تغفل عن حقيقة أن المزيد من الجهد يمكن “تناول الطعام” الحالي بسبب مقاومة لف.

يمكن تسهيل عملية لف وجعلها أكثر فعالية من خلال استخدام آلات خاصة لهذا الغرض.

ويتأثر أداء مولدات محلية الصنع إلى حد كبير من سمك وعدد من المغناطيس التي تقع على الأقراص. ويمكن حساب إجمالي الطاقة التراكمية عن طريق لف ملف واحد، ثم التمرير في المولد. يتم تحديد قوة المستقبل للمولد من خلال قياس الجهد في سرعة محددة دون تحميل.

دعونا نعطي مثالا على ذلك. مع مقاومة 3 أوم و 200 دورة في الدقيقة، 30 فولت هي الإخراج. إذا قمت بطرح 12 فولت من الجهد البطارية من هذه النتيجة، وتحصل على 18 فولت. تقسيم هذه النتيجة بنسبة 3 أوم والحصول على 6 أمبير. حجم 6 أمبير والذهاب إلى البطارية. وبطبيعة الحال، في حساب نحن لم تأخذ بعين الاعتبار الخسائر في الأسلاك وعلى جسر الصمام الثنائي: النتيجة الفعلية ستكون أقل من حساب واحد.

وعادة ما تكون لفائف جولة. ولكن، إذا كنت سحب بها قليلا، سوف تحصل على المزيد من النحاس في القطاع وسوف المنعطفات تكون على التوالي. إذا قارنت حجم المغناطيس وقطر الثقب الداخلي لفائف، فإنها يجب أن تتطابق مع بعضها البعض أو حجم المغناطيس يمكن أن يكون أصغر قليلا.

سماكة الساكن، الذي نقوم به، يجب أن ترتبط بشكل صحيح مع سمك المغناطيس. إذا تم جعل الجزء الثابت أكبر من خلال زيادة عدد المنعطفات في الملفات، فسوف يزداد مساحة إنتيرديسك، وسوف ينخفض ​​التدفق المغناطيسي. والنتيجة يمكن أن يكون هذا: يتم إنتاج نفس الجهد، ولكن، بسبب زيادة مقاومة لفائف، نحصل على تيار أصغر.

لتصنيع قالب الموالي، ويستخدم الخشب الرقائقي. ومع ذلك، يمكن وضع علامة على قطاعات لفائف على الورق، وذلك باستخدام الطين كما الحدود. إذا وضعت الألياف الزجاجية على الجزء العلوي من لفائف على القالب القاع، قوة المنتج سوف تزيد. قبل تطبيق راتنجات الايبوكسي، تحتاج إلى الشحوم النموذج مع هلام النفط أو الشمع، ثم الراتنج لن التمسك العفن. بعض استخدام الشريط أو الفيلم بدلا من الشحوم.

بين لفائف ثابتة بلا حراك. في هذه الحالة، نهايات المراحل هي إخراج إلى الخارج. يجب توصيل ستة أسلاك صادرة بنجمة أو مثلث. تدوير المولدات المجمعة باليد، وإنتاج اختبارها. إذا كان الجهد هو 40 فولت، ثم التيار سيكون حوالي 10 أمبير.

التجميع النهائي للجهاز

طول الصاري النهائي يجب أن يكون حوالي 6-12 متر. مع مثل هذه المعلمات، يجب أن تكون ملموسة قاعدتها. سيتم تثبيت توربينات الرياح نفسها إلى أعلى الصاري. من أجل الوصول إلى ذلك في حالة انهيار، فمن الضروري توفير الربط الخاص في قاعدة الصاري، والتي سوف تسمح رفع وخفض الأنابيب باستخدام ونش اليد.

لجعل المسمار، يمكنك استخدام الأنابيب البلاستيكية التي يبلغ قطرها 160 ملم. وسوف تستخدم لقطع من سطحه برغي اثنين متر يتكون من ستة شفرات. شكل أفضل من ريش بشكل مستقل من الخبرة. والهدف من ذلك هو زيادة عزم الدوران في دورات منخفضة. المسمار المروحة يجب حمايتها من الرياح قوية جدا. لحل هذه المشكلة، استخدم ذيل قابل للطي. وتتراكم الطاقة المولدة في البطاريات.

لاهتمام القراء لدينا، قدمنا ​​خيارين لمولدات الرياح، التي أدلى بها أيدي الخاصة ل 220 في، والتي تتمتع اهتماما متزايدا ليس فقط أصحاب العقارات في الضواحي، ولكن أيضا سكان الصيف العاديين. كلا النموذجين من توربينات الرياح فعالة بطريقتها الخاصة. نتائج جيدة بشكل خاص هذه الأجهزة هي قادرة على إثبات في منطقة السهوب مع رياح متكررة وقوية. وهي ليست صعبة جدا لبناء بأيديهم.

أمثلة فيديو لطواحين الهواء محلية الصنع

يعرض هذا الفيديو مثالا على توربينات الرياح مع محور أفقي للتناوب. مؤلف الجهاز يفسر بالتفصيل الفروق الدقيقة في تصميم التثبيت الذي أدلى به بنفسه، وتوجه انتباه المشاهدين إلى الأخطاء التي يمكن إجراؤها في عملية تصنيع مستقلة من مولد الرياح، ويعطي المشورة العملية.

الالتفات إلى أنه ليس من السهل للوصول إلى الجهاز رفع إلى ارتفاع لائق. لإعادة تثبيت مثل هذه توربينات الرياح سيكون على الأرجح إشكالية. ولذلك، فإن هيكل للطي من الصاري في هذه الحالة لن تكون زائدة عن الحاجة.

هذا الفيديو يظهر طاحونة الدوار مع محور عمودي من التناوب. هذا التثبيت ليست عالية، فمن الأصلي وحساسة للغاية: حتى الرياح طفيفة يسبب شفرات الجهاز للتحرك.
